| SZ型水環式真空泵 |
|
|
| 關鍵詞：SZ型水環式真空泵 |
|
|
|
一、SZ型水環式真空泵的概述：
SZ水環真空泵是用來抽吸其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密封系統中形成一定的真空度，常用在真空蒸發、真空濃縮、真空干燥、真空抽濾，真空送料等工藝過程中。它被廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。 由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以SZ型水環式真空泵應用更加廣泛。但由于產品的不斷更新換代已經逐漸被2BV型水環式真空泵淘汰。
SZ型有SZ-1、SZ-2、 SZ-3及 SZ-4四種規格，SZ型水環式真空泵所形成的最大真空度分別在86~95%之間。SZ-1及 SZ-2所能形成的最大壓力為1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配電動機功率容許下的最大壓力為1.5公斤/厘米2，若增加電動機功率，最大壓力為2.1公斤/厘米2（泵型意義：如SZ-1、S-水環式、Z-真空泵，1-泵的序號）。
二、SZ型水環式真空泵的型號意義：
三、SZ型水環式真空泵的性能參數表：
|
型號
|
真空最大吸氣量（m3/min）
|
電機功率（KW）
|
轉速
|
水耗量
|
最大真空度（mmHg）
|
最大壓力
kg/m3
|
|
當真空度為
|
|
SZ-1
|
1.5
|
0.64
|
0.4
|
0.12
|
-
|
4
|
1440
|
10
|
-640
|
1
|
|
SZ-2
|
3.4
|
1.65
|
0.95
|
0.25
|
-
|
7.5
|
1450
|
30
|
-660
|
1.4
|
|
SZ-3
|
11.5
|
6.8
|
3.6
|
1.5
|
0.5
|
22
|
970
|
70
|
-700
|
2.1
|
|
SZ-4
|
27
|
17.6
|
11
|
3
|
3
|
70
|
740
|
100
|
-710
|
2.1
|
四、SZ型水環式真空泵的工作原理：
如圖一所示，葉輪①偏心地裝在SZ型水環式真空泵體②內，起動時向泵內注入一定高度的水， 因此當葉片輪旋轉時，水受離心力的作用而在SZ水環真空泵壁上形成-旋轉水環③，水環上部內表面與輪轂相切，沿箭頭主向旋轉，在前半轉的過程中，水環內表面逐漸與輪轂脫離，因此在葉輪葉片間形成空間并逐漸擴大，這樣就在吸氣口吸入空氣；在后半轉的過程中，水環的內表面漸漸與輪轂靠近，葉片間的空間容積隨著縮小，葉片間的空氣因此被壓縮而排出。
如此SZ型水環式真空泵葉輪每轉動一周，葉片間的空間容積改變一次，每個葉片間的水好像活塞一樣往復一次，SZ水環真空泵就連續不斷地抽吸氣體。
由于在工作中，水會發熱，同時一部分水會和氣體一起被排走，因此SZ水環真空泵在工作中，泵中必須不斷地供給冷水，以冷卻和補充泵內消耗的水。供給的冷水以15℃為宜。
當SZ型水環式真空泵排出的氣體是廢氣時候，在排氣一端接有一水箱，廢氣和所帶的一部分水排入水箱后，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用，如果循環時間長了便會發熱，這時需從水箱的供水處供給一定的冷水。
當壓縮機用時則在排氣一端要接上汽水分離器，帶水的氣體進入分離器時便自動分開，氣體從歐諾個分離器的出口送到需要的地方去，而熱水則經過自動的開關放出。（壓縮氣體時容易發熱，水由SZ型水環式真空泵處出來后便成了熱水），在分防離器的底部也要不斷地供給冷水補充被放走的熱水，同時起冷卻作用。 |
|
|

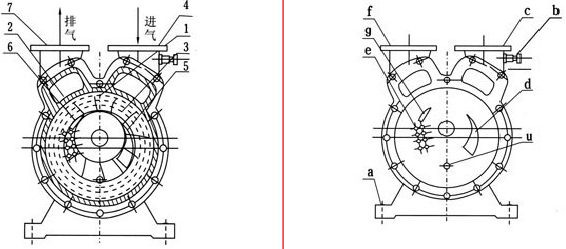

| 1．葉輪 2.泵體 3.水環 4.進氣管5.吸氣孔 6.排氣孔 7.排氣管 |
a．底腳 b.真空度調節閥門 c.進氣管 d. 吸氣孔e.橡皮閥 f.排氣管 g.排氣孔 u.進水孔 |
|
|
五、SZ型水環式真空泵的結構介紹：
SZ型水環式真空泵的結構如圖二、圖三所示：
SZ型水環式真空泵由泵體（1）及兩個側蓋（2）（3）所組成（圖一）側蓋下部有泵腳（a）支撐（圖2），在上部是兩管子即進氣管（c）和排氣管（f），這兩個管子通過側蓋上的吸氣孔（d）及排所孔（g）與泵腔相連，泵體上的進氣管與排氣管和側蓋上的吸氣孔及排氣孔相通，軸（4）偏心地安裝在SZ型水環式真空泵體中，葉輪（6）用鍵（5）固定于軸上。葉輪與側蓋之間的間隙，用泵體和側蓋間的墊來調整總間隙，用軸套（17）推動葉輪，從而調整葉輪兩端的間隙。此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。
|
|
|
|
1
|
泵體
|
7
|
軸承瓦架
|
13
|
電機聯軸器
|
|
2
|
后蓋
|
8
|
滾珠軸承
|
14
|
軸承蓋
|
|
3
|
前蓋
|
9
|
園螺母
|
15
|
鍵
|
|
4
|
泵軸
|
10
|
|
16
|
定位圈
|
|
5
|
平鍵
|
11
|
|
17
|
軸套
|
|
6
|
葉輪
|
12
|
泵聯軸器
|
18
|
填料壓蓋
|
|
SZ型水環式真空泵填料函配備在示兩側蓋（2）（3）內，在填料后面，有一個水室，水由管子（11）進入此室，一部分水通過填料冷卻填料函，另一部分進入泵體，在離心力的作用下沿葉片端面流動而充滿于整個葉輪和側蓋之間。
滾珠軸承（8）用圓螺母（9）固定在軸上。
在SZ型水環式真空泵側蓋側壁上（圖2）排氣孔（g）下面有幾行圓孔（e）有橡皮閥（球形）關閉，這些孔的得作用是當時輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體自動放出，因此就減少了因氣體壓力過大而消耗的功率。
SZ-1及SZ-2的結構圖（圖3）所示，其與SZ-3及SZ-4結構（圖4）不同之處是：進、排氣管分別在兩個側蓋上，一根管與進氣口相通，一根管與排氣口相通，泵內無橡皮閥。
進氣管（10）與氣水分離器聯在一起供給泵所需要的循環水，為了使SZ型水環式真空泵泵腔的兩端面間隙和填料得到很好的密封，必須由水封管（11）不斷地供給干凈的冷水。在聯軸器端為了不使軸承內油外漏，因此裝有毛氈圈（20）來密封。 |
|
|
| 1 |
泵體 |
8 |
滾珠軸承 |
15 |
鍵 |
| 2 |
后蓋 |
9 |
園螺母 |
16 |
|
| 3 |
前蓋 |
10 |
進水管 |
17 |
軸套螺母 |
| 4 |
泵軸 |
11 |
水封管 |
18 |
軸套 |
| 5 |
平鍵 |
12 |
泵聯軸器 |
19 |
填料涵 |
| 6 |
葉輪 |
13 |
電機聯軸器 |
20 |
毛氈圈 |
| 7 |
軸承瓦架 |
14 |
軸承蓋 |
21 |
填料函壓蓋 |
五、SZ型水環式真空泵安裝尺寸：
|
代號
|
A
|
B
|
C1
|
C2
|
D1
|
D2
|
E
|
F
|
H
|
P
|
R
|
K
|
T
|
M
|
L
|
地腳螺栓
|
|
SZ-1
|
557
|
313
|
420
|
362
|
470
|
412
|
2
|
1325
|
315
|
143
|
87
|
551
|
190
|
847
|
518
|
M16×400
|
|
SZ-2
|
705
|
378
|
454
|
410
|
514
|
470
|
2
|
1582
|
385
|
150
|
80
|
710
|
320
|
1119
|
610
|
|
代號
|
A
|
B
|
C
|
D
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
P
|
Q
|
R
|
S
|
|
SZ-3真空泵
|
2202
|
4
|
768
|
655
|
1177
|
1737
|
1357
|
1100
|
330
|
142.5
|
912.5
|
295
|
380
|
420
|
1050
|
|
代號
|
T
|
V2
|
V1
|
W1
|
W2
|
X
|
Y
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
地腳螺栓
|
|
SZ-3真空泵
|
650
|
480
|
580
|
650
|
550
|
20
|
320
|
235
|
200
|
125
|
205
|
170
|
100
|
M24×630
|
|
代號
|
A
|
B
|
C
|
D
|
H
|
G
|
X
|
M
|
Y
|
W
|
T
|
N
|
L
|
|
SZ-4真空泵
|
927
|
787
|
1506
|
1015
|
750
|
485
|
4
|
192.5
|
650
|
1100
|
864.5
|
405
|
826
|
|
代號
|
R
|
Z
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
d7
|
d8
|
F
|
E
|
地腳螺栓
|
|
SZ-4真空泵
|
2733
|
950
|
175
|
225
|
290
|
150
|
225
|
260
|
18
|
18
|
70
|
575
|
M24×630
|
SZ型水環式真空泵的訂貨須知:
一、請提供以下詳細數據：①SK型水環式真空泵的產品名稱與型號②SK型水環式真空泵的真空度要求單位PA或MPA③SK型水環式真空泵抽速要求單位L/S或M3/MIN④SK型水環式真空泵的使用條件和功況條件⑤SK型水環式真空泵的電機功率（KW）⑥SK型水環式真空泵的轉速（r/min）⑦SK型水環式真空泵的電壓〔V〕⑧SK型水環式真空泵的進出口口徑⑨SZ型水環式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SZ型水環式真空泵的產品型號，請按SZ型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
|
|
|
